Technologia pali CFA pozwala na wykonywanie głębokich fundamentów w wydajny i stosunkowo mało uciążliwy dla otoczenia sposób. Technika ta jest szeroko stosowana przy realizacji budynków mieszkalnych, biurowych, obiektów przemysłowych oraz infrastruktury miejskiej.

Fundamentowanie w trudnych warunkach gruntowych

Jednym z podstawowych wyzwań w procesie projektowania fundamentów są zmienne i często niekorzystne warunki gruntowe. W wielu lokalizacjach miejskich występują grunty o niskiej nośności, takie jak namuły, torfy lub luźne piaski. W takich przypadkach bezpośrednie posadowienie budynku na płytkich fundamentach może być niewystarczające lub wręcz niemożliwe.

Rozwiązaniem staje się wówczas zastosowanie pośrednich fundamentów głębokich, które przenoszą obciążenia konstrukcji na bardziej nośne warstwy gruntu znajdujące się na większej głębokości. Pale fundamentowe umożliwiają przekazanie sił zarówno przez podstawę pala, jak i poprzez tarcie pobocznicy, co pozwala uzyskać odpowiednią nośność całego układu fundamentowego. W przypadku inwestycji realizowanych w miastach szczególnie istotne jest również ograniczenie wpływu robót fundamentowych na istniejącą zabudowę. Wibracje, hałas oraz nadmierne przemieszczenia gruntu mogą prowadzić do uszkodzeń sąsiednich obiektów lub infrastruktury podziemnej. Dlatego coraz częściej wybierane są technologie, które pozwalają na wykonywanie pali w kontrolowany i bezpieczny dla otoczenia sposób.

Na czym polega technologia pali CFA?

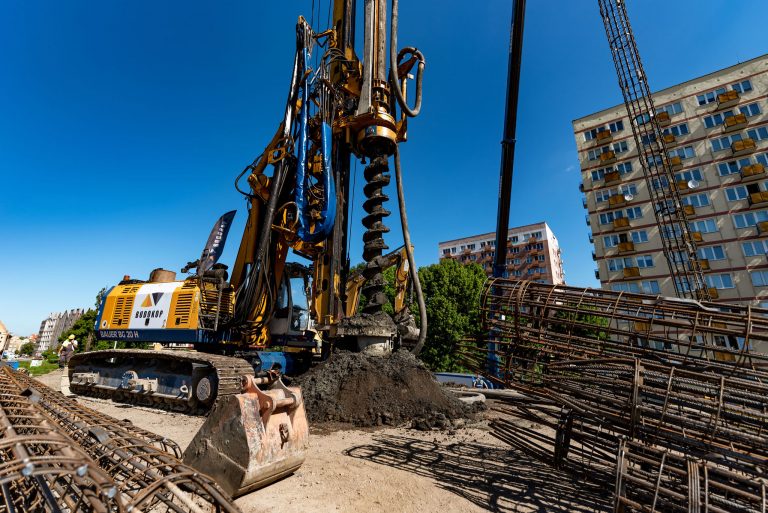

Pale CFA należą do grupy pali wierconych wykonywanych przy użyciu świdra ciągłego: https://www.budokop.pl/cfa-pale-wiercone-swidrem-ciaglym/. Podstawowym elementem procesu technologicznego jest specjalny świder ślimakowy, który wprowadzany jest w grunt do projektowanej głębokości bez konieczności stosowania rur osłonowych.

Obecność świdra w gruncie zapewnia stateczność otworu podczas wiercenia aż do momentu rozpoczęcia betonowania. Po osiągnięciu wymaganej głębokości następuje wtłaczanie mieszanki betonowej przez rdzeń świdra. Jednocześnie świder jest stopniowo wyciągany z otworu, a przestrzeń po nim wypełniana jest betonem. W kolejnym etapie w świeży beton wprowadzane jest zbrojenie pala, najczęściej w postaci kosza zbrojeniowego. W efekcie powstaje element konstrukcyjny o odpowiedniej nośności, który może przenosić obciążenia z fundamentów obiektu. W technologii pali CFA szczególne znaczenie ma odpowiednia urabialność mieszanki betonowej. Ze względu na konieczność wtłaczania betonu przez rdzeń świdra oraz późniejsze wprowadzenie kosza zbrojeniowego zazwyczaj stosuje się mieszanki o wysokiej płynności. Najczęściej wykorzystywane są mieszanki betonowe o klasie konsystencji S4 lub S5, które zapewniają odpowiednią urabialność i umożliwiają prawidłowe wprowadzenie zbrojenia w świeży beton.

Wykonywanie pali CFA w obecności przeszkód gruntowych

W warunkach miejskich w podłożu gruntowym często występują przeszkody, takie jak fragmenty starych fundamentów, elementy konstrukcji podziemnych, pozostałości infrastruktury technicznej oraz głazy narzutowe. Obecność takich elementów może utrudniać proces wiercenia oraz prowadzić do zwiększonego oporu podczas pracy świdra. Nowoczesne zestawy wiertnicze stosowane w technologii CFA są wyposażone w systemy monitorowania parametrów pracy maszyny, w tym przede wszystkim momentu obrotowego głowicy wiertniczej. Nagły wzrost momentu obrotowego może wskazywać na napotkanie przeszkody w gruncie, co pozwala operatorowi na szybką reakcję i uniknięcie uszkodzenia narzędzia wiertniczego.

Współczesne maszyny do wykonywania pali CFA dysponują głowicami o dużej mocy. Dzięki temu możliwe jest wykonywanie pali również w gruntach o podwyższonej zwięzłości.

Zalety pali CFA w zabudowie miejskiej

Jednym z głównych powodów szerokiego zastosowania pali CFA w budownictwie miejskim jest ich stosunkowo niewielka uciążliwość dla otoczenia w trakcie realizacji robót fundamentowych. W odróżnieniu od technologii pali wbijanych oraz wibrowanych proces wykonywania pali wierconych świdrem ciągłym opiera się na wierceniu, co pozwala ograniczyć dynamiczne oddziaływania przekazywane do podłoża gruntowego. Kwestia ta ma szczególne znaczenie w przypadku inwestycji realizowanych w gęstej zabudowie miejskiej, gdzie w bezpośrednim sąsiedztwie placu budowy często znajdują się istniejące budynki, infrastruktura podziemna lub obiekty o wysokiej wartości historycznej. Zastosowanie technologii CFA pozwala prowadzić roboty fundamentowe w sposób bardziej kontrolowany pod względem oddziaływania na otoczenie.

Do najważniejszych zalet pali CFA w warunkach miejskich należą:

• ograniczone oddziaływanie dynamiczne na podłoże gruntowe;
• mniejsza uciążliwość akustyczna w trakcie realizacji robót;
• możliwość prowadzenia prac w bezpośrednim sąsiedztwie istniejących obiektów budowlanych;
• wysoka wydajność realizacji robót fundamentowych;
• skrócenie czasu realizacji etapu fundamentowania.

Porównanie czasu realizacji pali CFA z innymi technologiami

Jednym z ważnych argumentów przemawiających za zastosowaniem technologii pali CFA jest wysoka wydajność wykonywania robót fundamentowych.

W praktyce technologia CFA często pozwala często skrócić czas realizacji robót w porównaniu z innymi rozwiązaniami.

Zastosowanie pali CFA w budownictwie

Technologia pali wierconych świdrem ciągłym znajduje zastosowanie w wielu typach inwestycji budowlanych. Jednym z najczęstszych obszarów wykorzystania jest budownictwo kubaturowe, w tym budynki mieszkalne wielorodzinne, biurowce oraz obiekty handlowe.

W przypadku takich inwestycji pale CFA często stanowią element systemu fundamentowego współpracującego z płytą fundamentową lub oczepami żelbetowymi. Dzięki temu możliwe jest bezpieczne przeniesienie obciążeń konstrukcji na głębsze warstwy gruntu o odpowiedniej nośności. Technologia ta jest również wykorzystywana w budownictwie przemysłowym, gdzie fundamenty muszą przenosić duże obciążenia od konstrukcji hal, silosów lub urządzeń technologicznych. Pale CFA znajdują także zastosowanie w inwestycjach infrastrukturalnych, takich jak budowa wiaduktów, mostów oraz elementów infrastruktury transportowej.

Ograniczenie wpływu na otoczenie

Jak już wspomniano, w warunkach intensywnej zabudowy miejskiej szczególnego znaczenia nabiera ograniczenie oddziaływania robót fundamentowych na istniejącą infrastrukturę oraz sąsiednie obiekty budowlane. Technologia pali CFA należy do rozwiązań umożliwiających prowadzenie robót w sposób bardziej kontrolowany pod względem oddziaływania na podłoże. Proces formowania pala odbywa się poprzez wiercenie świdrem ciągłym, bez konieczności mechanicznego wprowadzania prefabrykowanych elementów w grunt. Pozwala to ograniczyć dynamiczne oddziaływania na grunt oraz zapewnia większą stabilność otworu podczas realizacji robót.

Istotnym aspektem tej technologii jest również sposób postępowania z urobkiem. Podczas wykonywania otworu grunt transportowany jest ku powierzchni przez spiralę świdra, a następnie usuwany w kontrolowany sposób. Takie rozwiązanie pozwala ograniczyć ilość materiału wymagającego wywozu z placu budowy oraz usprawnia organizację robót.

Czynniki wpływające na dobór technologii pali

Dobór technologii posadowienia pośredniego powinien być poprzedzony szczegółową analizą warunków gruntowo-wodnych oraz parametrów konstrukcyjnych projektowanego obiektu. W przypadku pali CFA istotne znaczenie mają właściwości geotechniczne podłoża gruntowego, w tym jego uwarstwienie, parametry wytrzymałościowe oraz poziom wód gruntowych. Na etapie wyboru technologii fundamentowania uwzględnia się także czynniki organizacyjne, takie jak dostępność sprzętu, ograniczenia przestrzenne placu budowy oraz harmonogram realizacji inwestycji.

Podsumowanie

Rosnące wymagania wobec inwestycji realizowanych w przestrzeni miejskiej sprawiają, że technologie fundamentowania muszą spełniać coraz bardziej rygorystyczne kryteria. Pale CFA, wykonywane przy użyciu świdra ciągłego, stanowią rozwiązanie pozwalające na efektywne posadowienie obiektów nawet w trudnych warunkach gruntowych. Dzięki ograniczeniu drgań, stosunkowo niewielkiemu poziomowi hałasu oraz wysokiej wydajności wykonawczej technologia ta znajduje szerokie zastosowanie w budownictwie kubaturowym i infrastrukturalnym. W wielu przypadkach pozwala ona na bezpieczne prowadzenie robót fundamentowych w bezpośrednim sąsiedztwie istniejącej zabudowy, co jest jednym z wiodących wyzwań współczesnego budownictwa miejskiego.

Często zadawane pytania

Kiedy nie stosować pali CFA?

Gdy w gruncie występują duże przeszkody, stare fundamenty lub głazy utrudniające wiercenie. W takich sytuacjach konieczne może być wcześniejsze usunięcie przeszkód albo zastosowanie innej technologii palowej.

Czy pale CFA nadają się do zabudowy miejskiej?

Tak, to jedna z ich największych zalet. Technologia ogranicza drgania i hałas w porównaniu z palami wbijanymi, dlatego dobrze sprawdza się w gęstej zabudowie.

Jakie mieszanki betonowe stosuje się do pali CFA?

Najczęściej mieszanki o klasie konsystencji S4 lub S5. Odpowiednia urabialność jest niezbędna do prawidłowego tłoczenia betonu przez rdzeń świdra i wprowadzenia kosza zbrojeniowego.

Czy pale CFA wymagają rur osłonowych?

Zazwyczaj nie. To jedna z cech odróżniających tę technologię od części klasycznych pali wierconych.

Czy pale CFA są szybsze od pali wierconych w rurach osłonowych?

Tak. Wynika to z mniejszej liczby operacji technologicznych i dużej wydajności nowoczesnych zestawów wiertniczych.

Ile kosztuje metr bieżący pala CFA?

Cena zależy od średnicy pala, długości, klasy betonu, zbrojenia i warunków gruntowych. Z tego względu koszt metra bieżącego zawsze powinien być liczony indywidualnie dla konkretnej inwestycji.

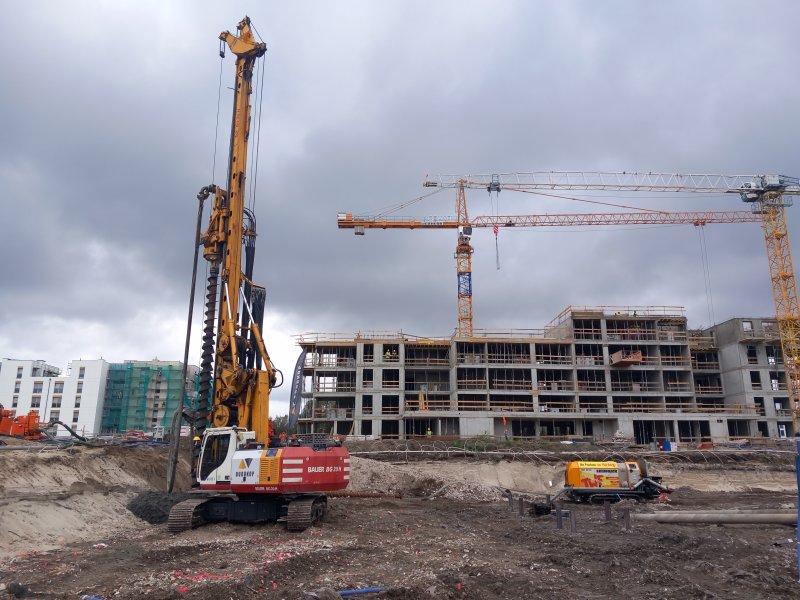

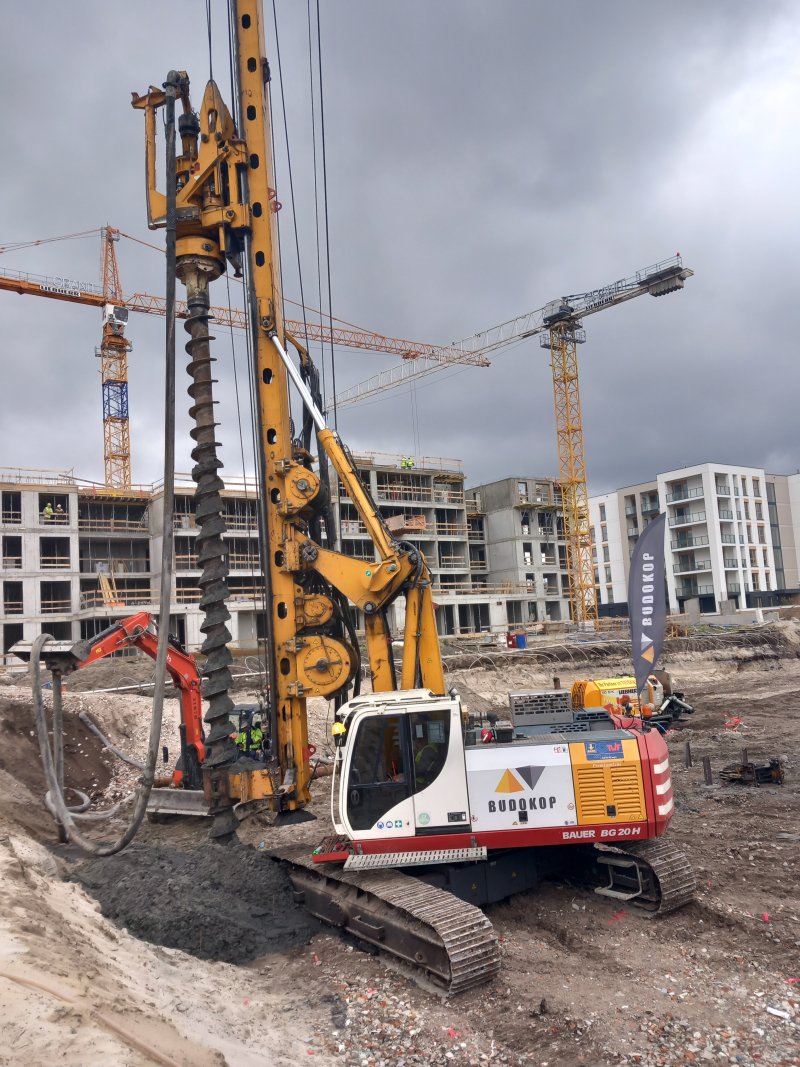

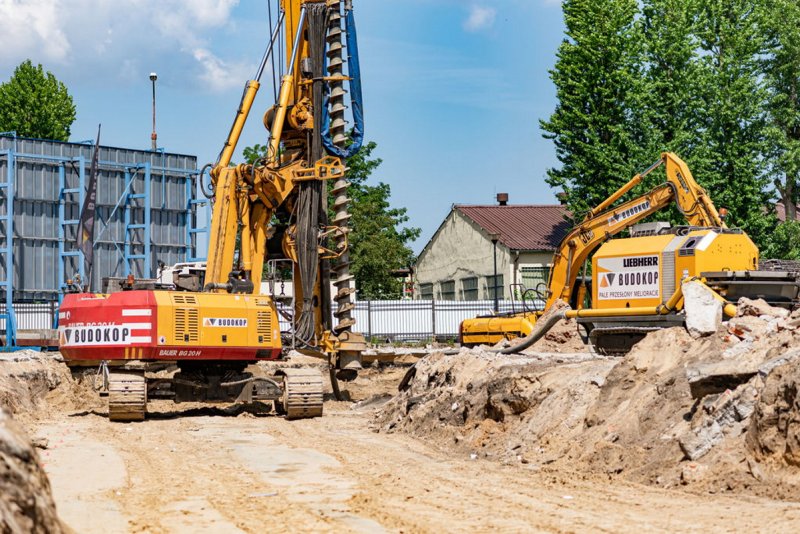

Galeria zdjęć
